STL-Datei aus Autodesk Inventor-Modell mit powerJobs erstellen

Das STL-Dateiformat (Standard Triangle Language) ist das am häufigsten verwendete zusätzliche Dateiformat für CAD-Anwendungen und 3D-Druck. Das Exportieren einer Baugruppe (.iam) oder einer .ipt-Datei in das .stl-Format kann über Autodesk Inventor erfolgen. Der Prozess wird jedoch manuell durchgeführt, indem das Modell zunächst in Inventor geöffnet und dann im STL-Format gespeichert wird.

Der Inventor Weg:

• Öffnen Sie die Modelldatei (IAM oder IPT) mit Inventor
• Klicken Sie auf File → Speichern unter → Speichern unter/Kopie speichern unter →Typ als STL-Datei auswählen
• Klicken Sie auf Speichern

Obwohl es sich um einen einfachen dreistufigen Prozess handelt, muss ein CAD-Benutzer diesen jedes Mal manuell durchführen, wenn er eine Baugruppe im STL-Format exportieren möchte, was voraussetzt, dass sie zuerst aus Vault ausgecheckt wird. Wenn Hunderte von Baugruppen betroffen sind, wird der Prozess mühsam und zeitaufwändig.

Um dem entgegenzuwirken und solche manuellen Prozesse zu automatisieren, haben wir einen Beispiel-Workflow erstellt, der über unseren coolOrange Workflow Installer in weniger als 30 Sekunden installiert werden kann. Sobald Sie den Workflow installiert haben, wird er automatisch in powerJobs integriert. Der Auftrag für den Workflow, STL-Dateien in Vault zu erzeugen, kann über den powerJobs-Einstellungsdialog konfiguriert werden, der auch die automatische Übertragung der erzeugten Dateien in freigegebene Netzwerkordner ermöglicht. Dies gibt Konstrukteuren die Flexibilität, ein Modell direkt aus Vault als STL-Datei zu exportieren.

Der coolOrange Weg:

• Installieren Sie den Beispiel-Workflow “Create STL from Inventor Model”

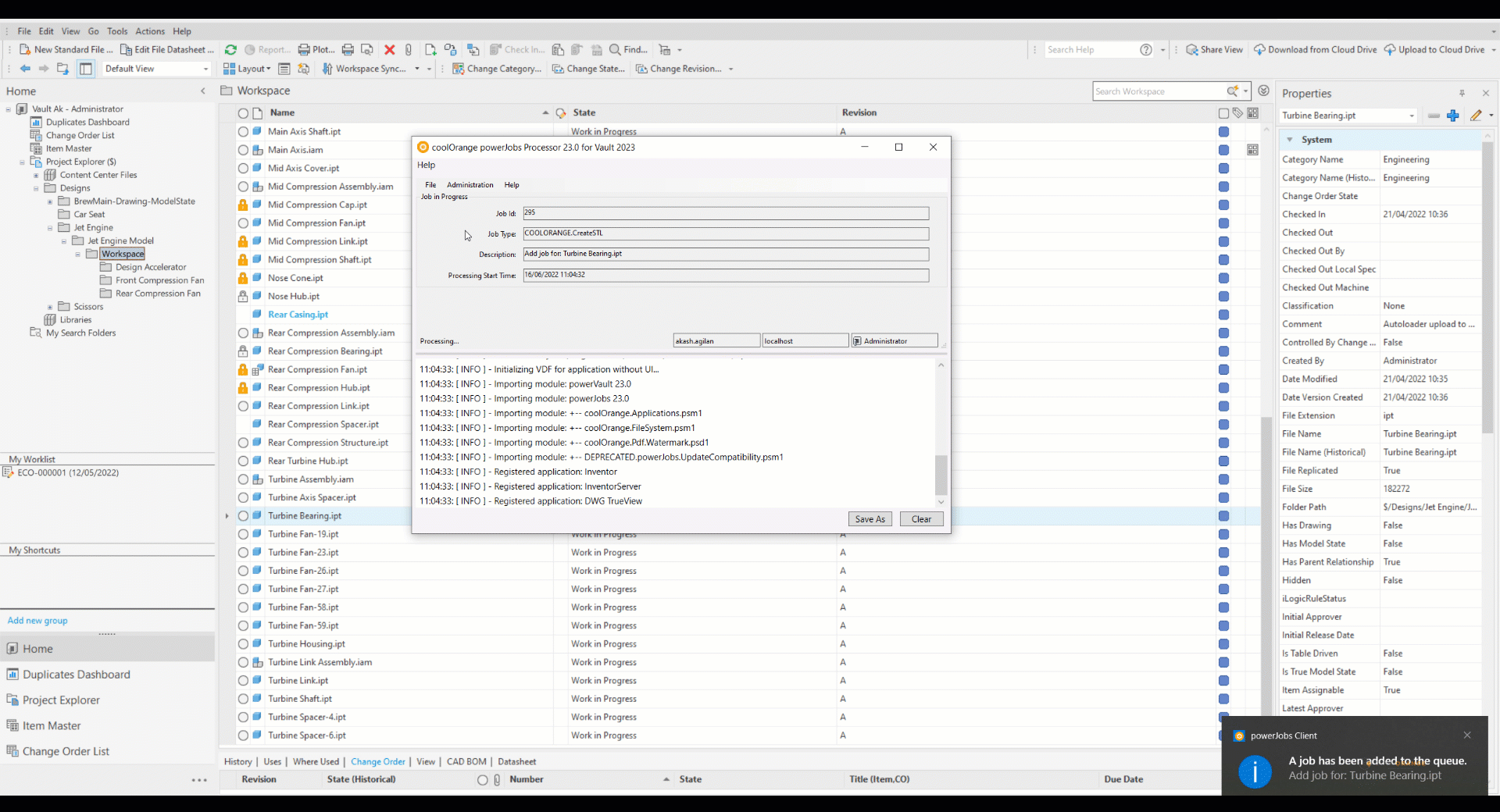

• powerJobs Processor erstellt automatisch eine STL-Datei, sobald eine Modelldatei einen konfigurierbaren Zustand erreicht.

Die generierte STL-Datei wird dann entweder über Vault freigegeben (oder) von powerJobs automatisch an einen konfigurierbaren Netzwerkordner gesendet. Dies führt letztendlich zu einer erheblichen Kosten- und Zeitersparnis.

Wenn Sie unseren Workflow-Installer noch nicht heruntergeladen haben, können Sie ihn hier anfordern.

Sehen Sie sich unsere anderen Beispiel-Workflows auf der coolOrange Labs GitHub-Seite an.
